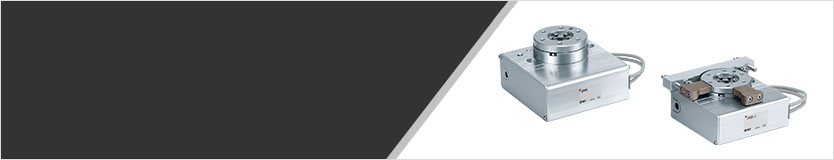

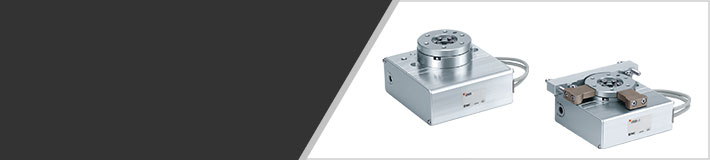

ロータリーテーブル
電動アクチュエータ
ロータリーテーブル
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/マニホールドコントローラ対応
ロータリテーブル LE2R□H
電動アクチュエータ／電動シリンダ ? ロータリテーブル電動アクチュエータ／電動シリンダ ? バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ／電動シリンダ ? マニホールドコントローラ／マニホールドコントローラ対応電動アクチュエータ
-
?ロータリテーブル LE2R□H Series 追加 [New]
?マニホールドコントローラ対応
最大16軸接続可能
?モータ制御最適化により年間CO2排出量：最大38%削減（當社比）
8.7kg-CO2e/年（14.1）
※動作條件により値は異なります。
?バッテリレス アブソリュートエンコーダ付
停止位置からの再始動が可能
| 仕様 | シリーズ | テーブル精度 | サイズ | 最大回転トルク(N?m) | 速揺動角度( °) |
|---|---|---|---|---|---|
| バッテリレス アブソ（ステップモータDC24V） | LE2RB | 基本形 | 30、50 | 1.7、2.5、8.7、13.9 | 180、90、320 |
| バッテリレス アブソ（ステップモータDC24V） | LE2RH | 高精度形 | 30、50 | 1.7、2.5、8.7、13.9 | 180、90、320 |
バッテリレス アブソリュートエンコーダタイプ
電動ロータリテーブル LER
電動アクチュエータ／電動シリンダ ? バッテリレス アブソリュートエンコーダタイプ
-
?停止位置からの再始動が可能
?電源復帰時の運転再開を容易に！
電源遮斷時でもエンコーダが位置情報を保持しているため、電源再投入時の原點復帰は不要。
?バッテリ非搭載によりメンテナンス軽減
位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
?揺動角度：320o、180o、90o
?モータ內蔵により省スペース
?ショックレス?高速駆動
最大速度：420o/sec
最大加減速度：3000o/sec2
注）外部ストッパ付の値
| シリーズ | 回転 トルク ［N?m］ 基本 | 回転 トルク ［N?m］ 高トルク | 最大速度 ［o/s］ 基本 | 最大速度 ［o/s］ 高トルク | 繰返し 位置決め精度 ［o］ 基本 | 繰返し 位置決め精度 ［o］ 高トルク |
|---|---|---|---|---|---|---|
| LER50 | 6.6 | 10 | 420 | 280 | ±0.05 （終端：±0.01）注） | ±0.05 （終端：±0.01）注） |
電動ロータリテーブル LER
電動アクチュエータ／電動シリンダ ? ロータリテーブル
-
?揺動角度：360°、320° （310°）、180°、90°
?。ā。─螸ER10の値
?薄型：高さ寸法42mm（LER10）
?モータ內蔵により省スペース
?ショックレス?高速駆動
最大速度：420°/sec（7.33rad/sec）、
最大加減速度：3000°/sec2（52.36rad/sec2）
?速度?加/減速度?位置決め最大64點
?省エネ：テーブル停止後、電力40％自動低減
?簡単設定：位置と速度の2項目で設定完了。
コントローラはアクチュエータ仕様を設定出荷（アクチュエータ、
コントローラセット販売）
注）外部ストッパ付の値
安全上のご注意 電動アクチュエータ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| シリーズ | 回転 トルク ［N?m］ 基本 | 回転 トルク ［N?m］ 高トルク | 最大速度 ［°/s］ 基本 | 最大速度 ［°/s］ 高トルク | 繰返し 位置 決め精度 ［°］ 基本 | 繰返し 位置 決め精度 ［°］ 高トルク |
|---|---|---|---|---|---|---|
| LER10 | 0.22 | 0.32 | 420 | 280 | ±0.05 （終端：±0.01）注） | ±0.05 （終端：±0.01）注） |
| LER30 | 0.8 | 1.2 | 420 | 280 | ±0.05 （終端：±0.01）注） | ±0.05 （終端：±0.01）注） |
| LER50 | 6.6 | 10 | 420 | 280 | ±0.05 （終端：±0.01）注） | ±0.05 （終端：±0.01）注） |
