電動アクチュエータ »

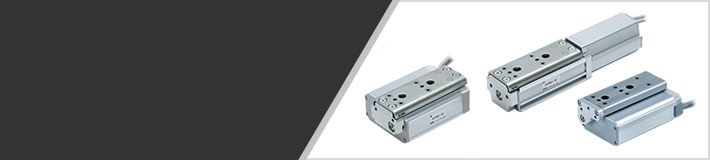

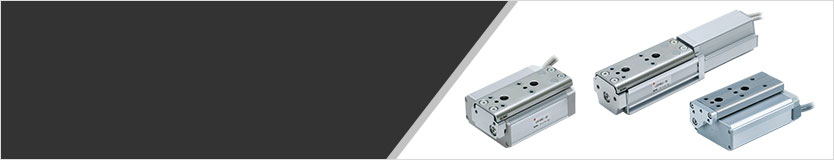

スライドテーブル
電動アクチュエータ
スライドテーブル
バッテリレス アブソリュートエンコーダタイプ
電動スライドテーブル／薄形タイプ LES
電動アクチュエータ／電動シリンダ ? バッテリレス アブソリュートエンコーダタイプ
-
?停止位置からの再始動が可能
?電源復帰時の運転再開を容易に！
電源遮斷時でもエンコーダが位置情報を保持しているため、電源再投入時の原點復帰は不要。
?バッテリ非搭載によりメンテナンス軽減
位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
?最大押當て推力：180N
?繰返し位置決め精度：±0.05mm
?タクトタイムの短縮が可能
最大加減速度：5,000mm/S2
最大速度：400mm/s
安全上のご注意 電動アクチュエータ/共通注意事項
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LES25□ | 30，50，75，100，125，150 | MAX.5 | MAX.5 | MAX.400 | 8，16 |
バッテリレス アブソリュートエンコーダタイプ
電動スライドテーブル／高剛性タイプ LESH
電動アクチュエータ／電動シリンダ ? バッテリレス アブソリュートエンコーダタイプ
-
?停止位置からの再始動が可能
?電源復帰時の運転再開を容易に！
電源遮斷時でもエンコーダが位置情報を保持しているため、電源再投入時の原點復帰は不要。
?バッテリ非搭載によりメンテナンス軽減
位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
?ガイドレールとテーブルを一體化。
循環式リニアガイド採用で高剛性?高精度。
?タクトタイムの短縮。
最大加減速度：5,000mm/S2／最大速度：400mm/s
?最大押當て推力：180N
?繰返し位置決め精度：±0.05mm
安全上のご注意 電動アクチュエータ/共通注意事項
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LESH25□ | 50，100，150 | MAX.12 | MAX.4 | MAX.400 | 8，16 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ/高タクト対応スライドテーブル高精度タイプ LESYH□G
電動アクチュエータ／電動シリンダ ? バッテリレス アブソリュートエンコーダタイプ
-
?サイクルタイムの短縮が可能
?サイクルタイム：従來比39%（0.37s←0.61s）削減
?加減速度：10000mm/s2（従來比200%）
?最大速度：800mm/s（従來比200%向上）
?バッテリレス アブソリュートエンコーダ付
電源復帰時、停止位置からの再始動が可能
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LESYH8G | 50，75 | MAX.2 | MAX.6 | MAX.800 | 2.5，5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH16G | 50，100 | MAX.8 | MAX.12 | MAX.800 | 6，12 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH25G | 50，100，150 | MAX.12 | MAX.20 | MAX.800 | 8，16 |
バッテリレス アブソリュートエンコーダタイプ
電動アクチュエータ スライドテーブル/高精度タイプ LESYH
電動アクチュエータ／電動シリンダ ? バッテリレス アブソリュートエンコーダタイプ
-
?ボールねじ駆動により
繰返し位置決め精度±0.01mm
?ロストモーション：0.1mm以下
?垂直可搬質量向上：5倍以上
?モータレス仕様
使い慣れたモータ?ドライバとの組合せが可能！
安全上のご注意 電動アクチュエータ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LESYH8 | 50，75 | MAX.2 | MAX.6 | MAX.400 | 2.5，5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH16 | 50,100 | MAX.8 | MAX.12 | MAX.400 | 6，12 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH25 | 50,100,150 | MAX.12 | MAX.20 | MAX.400 | 10，20 |
電動スライドテーブル／薄形タイプ LES
電動アクチュエータ／電動シリンダ ? スライドテーブル
-
?薄形：LESHと比較しワーク取付高さ 最大12％減
?垂直可搬質量：MAX.50％UP
?軽量：最大29％減
?最大押當て推力：180N
?繰返し位置決め精度：±0.05mm
?タクトタイムの短縮が可能
最大加減速度：5,000mm/S2
最大速度：400mm/s
安全上のご注意 電動アクチュエータ/共通注意事項
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|---|
| ステップモータ （サーボDC24V） | LES8□ | 30，50，75 | MAX.1 | MAX.0.5 | MAX.400 | 4 ，8 |
| ステップモータ （サーボDC24V） | LES16□ | 30，50，75，100 | MAX.3 | MAX.3 | MAX.400 | 5，10 |
| ステップモータ （サーボDC24V） | LES25□ | 30，50，75，100，125，150 | MAX.5 | MAX.5 | MAX.400 | 8、16 |
| サーボモータ （DC24V） | LES8□A | 30，50，75 | MAX.1 | MAX.1 | MAX.400 | 4，8 |
| サーボモータ （DC24V） | LES16□A | 30，50，75，100 | MAX.3 | MAX.3 | MAX.400 | 5，10 |
| サーボモータ （DC24V） | LES25□A | 30，50，75，100，125，150 | MAX.5 | MAX.4 | MAX.400 | 8，16 |
電動スライドテーブル／高剛性タイプ LESH
電動アクチュエータ／電動シリンダ ? スライドテーブル
-
?簡単設定：位置と速度の2項目で設定完了。
コントローラはアクチュエータ仕様を設定出荷（アクチュエータ、
コントローラセット販売）
?ガイドレールとテーブルを一體化。
循環式リニアガイド採用で高剛性?高精度。
?タクトタイムの短縮。
最大加減速度：5,000mm/S2／最大速度：400mm/s
?最大押當て推力：180N
?繰返し位置決め精度：±0.05mm
安全上のご注意 電動アクチュエータ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図 アクチュエータケーブル I/Oケーブル
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|---|
| ステップモータ （サーボDC24V） | LESH8□ | 50，75 | MAX.2 | MAX.0.5 | MAX.400 | 4，8 |
| ステップモータ （サーボDC24V） | LESH16□ | 50，100 | MAX.8 | MAX.2 | MAX.400 | 5，10 |
| ステップモータ （サーボDC24V） | LESH25□ | 50，100，150 | MAX.12 | MAX.4 | MAX.400 | 8，16 |
| サーボモータ （DC24V） | LESH8□A | 50，75 | MAX.2 | MAX.0.5 | MAX.400 | 4，8 |
| サーボモータ （DC24V） | LESH16□A | 50，100 | MAX.5 | MAX.2 | MAX.400 | 5，10 |
| サーボモータ （DC24V） | LESH25□A | 50，100，150 | MAX.6 | MAX.2.5 | MAX.400 | 8，16 |
電動アクチュエータ スライドテーブル/高精度タイプ LESYH
電動アクチュエータ／電動シリンダ ? スライドテーブル-
?ボールねじ駆動により
繰返し位置決め精度±0.01mm
?ロストモーション：0.1mm以下
?垂直可搬質量向上：5倍以上
?モータレス仕様
使い慣れたモータ?ドライバとの組合せが可能！
安全上のご注意 電動アクチュエータ/共通注意事項 特長 バリエーション 簡易選定フロー 特定開発品情報 グリーン対応（RoHS） CE,UKCA/UL対応表 システム構成図
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 可搬質量 （kg） 垂直 | 速度 （mm/s） | ねじ リード （mm） |
|---|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | LESYH8 | 50，75 | MAX.2 | MAX.6 | MAX.400 | 2.5，5，10 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH16 | 50，100 | MAX.8 | MAX.12 | MAX.400 | 6，12 |
| バッテリレス アブソ （ステップモータDC24V） | LESYH25 | 50，100，150 | MAX.12 | MAX.20 | MAX.400 | 10，20 |
| ACサーボモータ | LESYH16 | 50，100 | MAX.8 | MAX.12 | MAX.400 | 6，12 |
| ACサーボモータ | LESYH25 | 50，100 | MAX.12 | MAX.20 | MAX.400 | 10，20(折返し) 8，16(ストレート) |
