省エネルギー

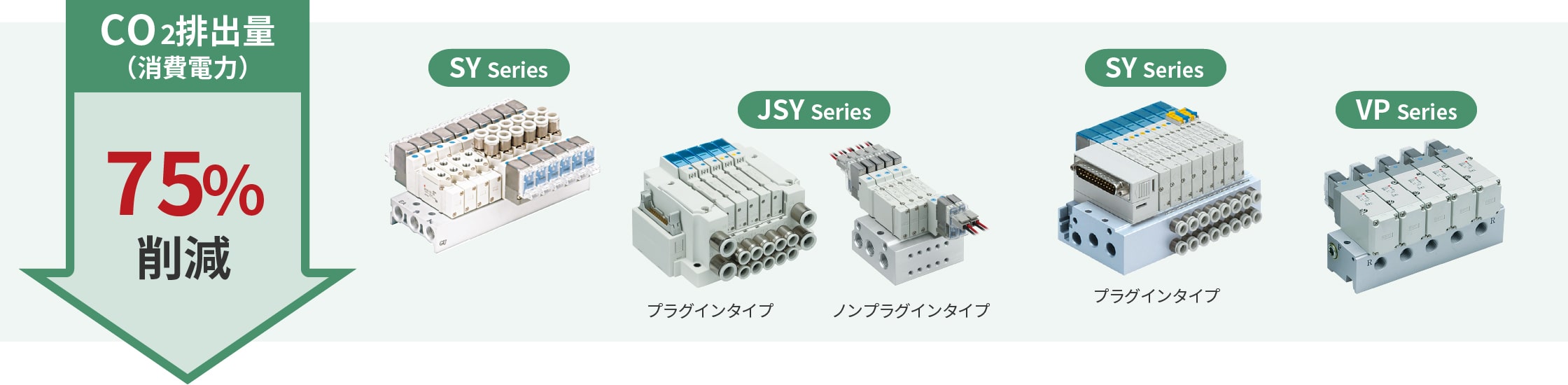

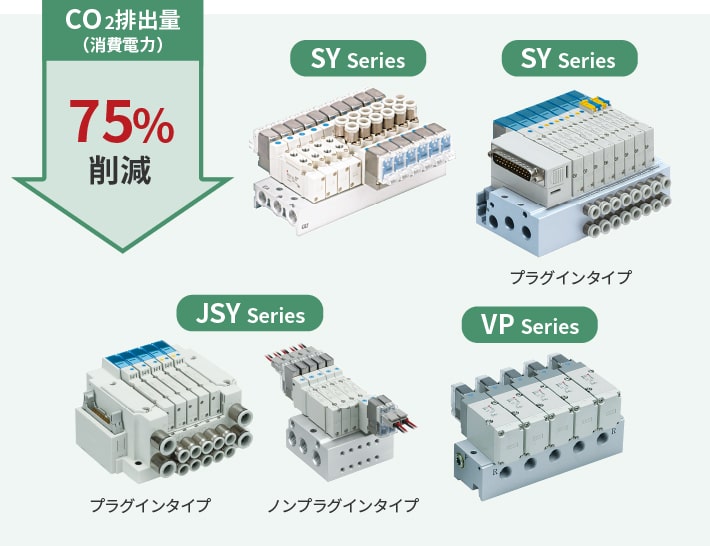

節電回路による通電時のCO2排出量（消費電力）削減
節電回路により消費電力低減
保持時の無駄な電力を削減することにより、消費電力を標準に対して約1/4に低減しました。（定格電圧DC24V印加時、62ms※1を超える通電時間で効果を示します。）下記電力波形をご參照ください。
-

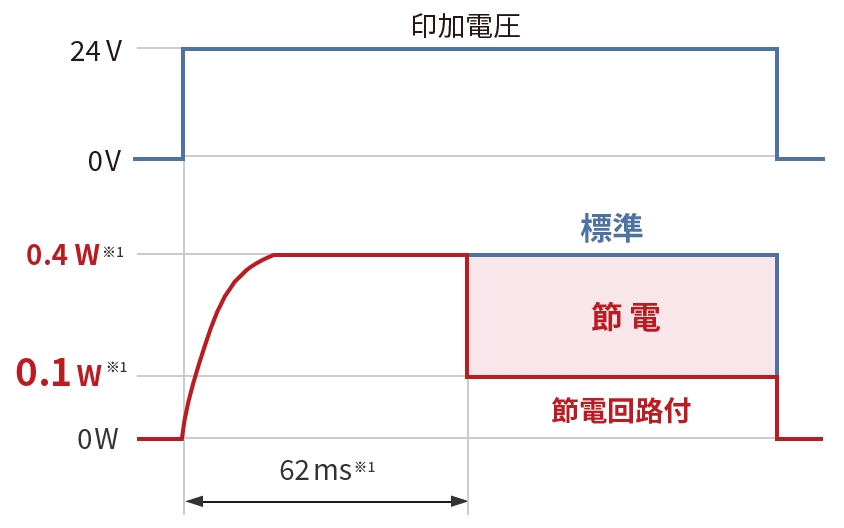

節電回路付電力波形
※1 SY/SYJシリーズの場合
-
低ワットバルブ省エネ製品
種類 型式 消費電力 W※2 標準 節電回路付 4?5ポート SJ1000/2000 0.55 0.23 SJ3000 0.4 0.15 New SY3000/5000/7000 0.4 0.1 SY3000/5000/7000 0.4 0.1 JSY1000 ー 0.2 JSY3000/5000 0.4 0.1 SYJ3000/5000/7000 0.4 0.1 3ポート V100 0.4 0.1 SYJ300/500/700 0.4 0.1 VP300/500 0.4 ー VP700 1.55 0.55

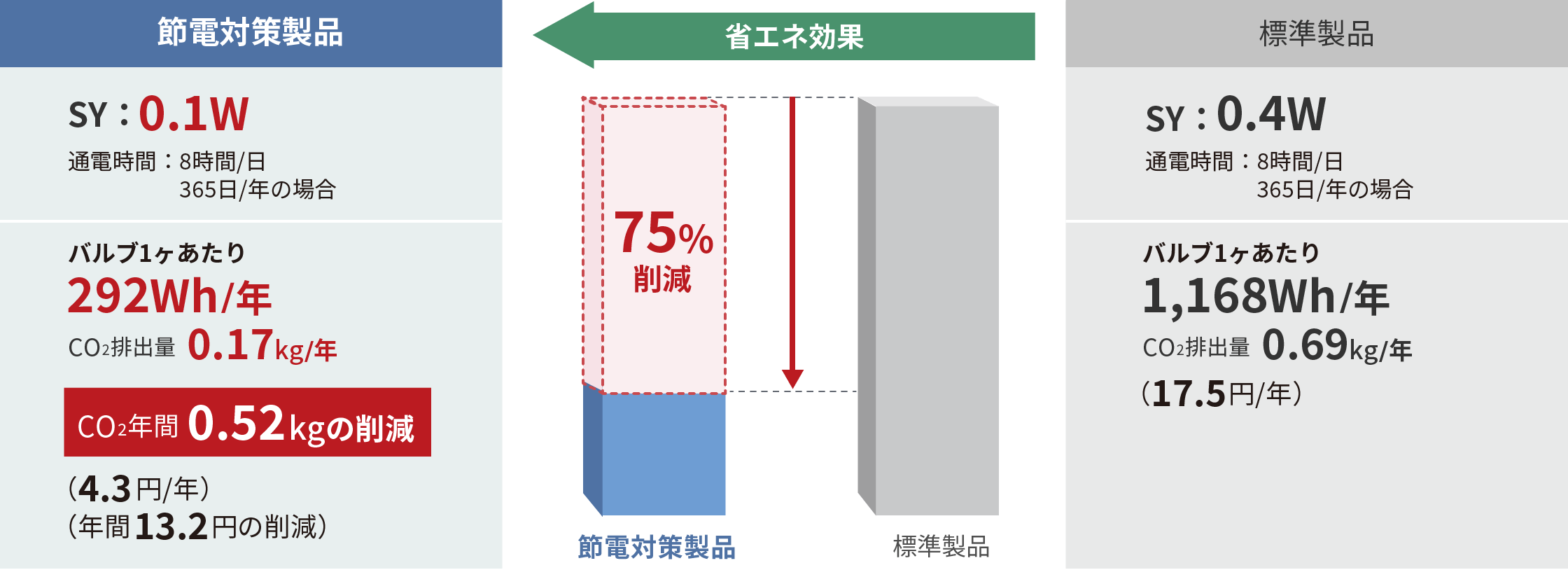

省エネ効果
換算値：電力単価15円/kWh、電力量ーCO2換算係數0.587kg-CO2/kWh
該當製品のご案內
コンパクト5ポートソレノイドバルブ プラグインタイプ JSY1000/3000/5000
方向制御機器 ? パイロット式4·5ポートソレノイドバルブ
-
?JSY1000用スペーサ形エジェクタの高消音サイレンサ追加 [New]
?流量UPでサイズダウン可能。
省スペース?軽量化?大流量化に貢獻します。
?消費電力：0.1W(節電回路付)、0.4W(標準)
?コネクタ接続マニホールド
?4位置デュアル3ポート弁を準備
?マニホールド型式：JJ5SY1，JJ5SY3，JJ5SY5
?真空ユニットZK2 Seriesとの連結が可能
| シリーズ | 流量特性 4/2→3/5（A/B→E） C［dm3/（s?bar）］ | 流量特性 4/2→3/5（A/B→E） b | シリンダ駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|
| JSY1000 | 0.91 | 0.48 | φ40 | 0.2（節電回路付） |
| JSY3000 | 2.77 | 0.27 | φ50 | 0.4（標準） 0.1（節電回路付） |
| JSY5000 | 6.59 | 0.22 | φ80 | 0.4（標準） 0.1（節電回路付） |
コンパクト5ポートソレノイドバルブ ノンプラグイン JSY1000/3000/5000
方向制御機器 ? パイロット式4·5ポートソレノイドバルブ
-
?流量UPでサイズダウン可能。
省スペース?軽量化?大流量化に貢獻します。
?消費電力：0.1W（節電回路付）、0.4W(標準)
?4位置デュアル3ポート弁を準備
?裏配管を用意（A,Bポート）
?マニホールド型式：JJ5SY1、JJ5SY3、JJ5SY5
?直接配管形 単體形（P.Eプレート搭載）
?M12コネクタ対応（JSY5000）
| シリーズ | 流量特性 4/2→3/5（A/B→E） C［dm3/（s?bar）］ | 流量特性 4/2→3/5（A/B→E） b | シリンダ駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|
| JSY1000 | 0.63 | 0.28 | φ32 | 0.2（節電回路付） |
| JSY3000 | 1.81 | 0.27 | φ50 | 0.4（標準） 0.1（節電回路付） |
| JSY5000 | 3.72 | 0.18 | φ80 | 0.4（標準） 0.1（節電回路付） |
5ポートソレノイドバルブ プラグインタイプ SY3000/5000/7000
方向制御機器 ? パイロット式4·5ポートソレノイドバルブ
-
?流量UPでバルブのサイズダウン可能。
省エネ、省スペースに貢獻します。
?消費電力：0.1W(節電回路付)、0.35W(標準)
?プラグインサブプレートに対応。
?プラグイン金屬ベース（IP40）／プラグインコネクタ接続ベース（IP67）
?マニホールド型式：SS5Y3，SS5Y5，SS5Y7
?F.R.L.コンビネーションに(AC-D Series)接続（-X990）
?スペーサ形減圧弁に対応
※EX250/500シリーズは、生産の中止を予定しています。
新規設備／裝置の設計の際は、他のシリーズ（EX260/EX600）の
使用をご検討ください。
| シリーズ | 流量特性 4/2→5/3（A/B→EA/EB） C［dm3/（s?bar）］ | 流量特性 4/2→5/3（A/B→EA/EB） b | シリンダ 駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|
| SY3000 | 1.6 | 0.19 | φ50 | 0.35（標準） 0.1（節電回路付） |
| SY5000 | 3.6 | 0.17 | φ63 | 0.35（標準） 0.1（節電回路付） |
| SY7000 | 5.9 | 0.20 | φ80 | 0.35（標準） 0.1（節電回路付） |
5ポートソレノイドバルブ SY3000/5000/7000/9000
方向制御機器 ? パイロット式4·5ポートソレノイドバルブ
45G型マニホールド
（フラットケーブル PCワイヤリング対応）
掲載カタログはこちら
-
?3ポート弁と5ポート弁の混合取付け可能。
?消費電力：0.1W（節電回路付）
?アルミ一體型マニホールド、DINレール、分割形マニホールドなど豊富なマニホールドオプション。
?マニホールド型式：SS5Y3，SS5Y5，SS5Y7，SS5Y9
?スペーサ形減圧弁に対応
※EX510シリーズは、生産の中止を予定しています。
新規設備／裝置の設計の際は、他のシリーズ（EX260/EX600）の
使用をご検討ください。
| シリーズ | 流量特性 4/2→5/3（A/B→EA/EB） C［dm3/（s?bar）］ | 流量特性 4/2→5/3（A/B→EA/EB） b | 流量特性 4/2→5/3（A/B→EA/EB） Cv | シリンダ駆動 サイズ | 消費電力（W） |
|---|---|---|---|---|---|
| SY3000 | 1.1 | 0.30 | 0.26 | φ40 | 0.35（標準） 0.1（節電回路付） |
| SY5000 | 2.8 | 0.29 | 0.66 | φ63 | 0.35（標準） 0.1（節電回路付） |
| SY7000 | 4.5 | 0.27 | 1.1 | φ80 | 0.35（標準） 0.1（節電回路付） |
| SY9000 | 10 | 0.29 | 2.5 | φ100 | 0.35（標準） 0.1（節電回路付） |
| SY300 | 1.1 | 0.30 | 0.26 | φ40 | 0.35（標準） 0.1（節電回路付） |
| SY500 | 2.8 | 0.29 | 0.66 | φ63 | 0.35（標準） 0.1（節電回路付） |
3ポートソレノイドバルブ／パイロット?ポペットタイプ VP300/500/700
方向制御機器 ? パイロット式3ポートソレノイドバルブ（電磁弁）
-
?全波整流器內蔵（ACの場合）
?パイロット弁にストレーナ內蔵。
?外部パイロット形は真空使用可能。
?マニホールド型式：VV3P3，VV3P5，VV3P7
| シリーズ | 流量特性 2→3(A→P) C［dm3/（ s?bar）］ | 流量特性 2→3(A→P) b | 流量特性 2→3(A→P) Cv | 消費電力（W） | 真空使用可能 |
|---|---|---|---|---|---|
| VP300 | 4.2 | 0.23 | 1.0 | 1.55（標準） 0.55（節電回路付） 0.4（低ワット仕様） | －100kPa |
| VP500 | 8.9 | 0.20 | 2.1 | 1.55（標準） 0.55（節電回路付） 0.4（低ワット仕様） | －100kPa |
| VP700 | 15.3 | 0.22 | 3.7 | 1.55（標準） 0.55（節電回路付） | －100kPa |
