新產品信息：MXH2系列
新產品信息
緊湊型氣動滑臺 ?6, ?10, ?16, ?20, ?25 MXH2 系列
2024/4
- 追加?25 [New]
- 與?20寬度相同，允許力矩最大1.4倍
- 直線導軌剛性提高，滑臺變位量減小48%
軸向彎曲變形量：減小48%（0.31mm→0.16mm）
偏轉變形量：減小63%（0.24mm→0.09mm）
回轉變形量：減小90%（0.06mm→0.006mm） - 最大標準行程150mm（?20?φ25的場合） [New]
- 重量最多減輕6%（194g→182g）
- 安裝尺寸、全長尺寸與現有產品MXH系列相同
產品特點

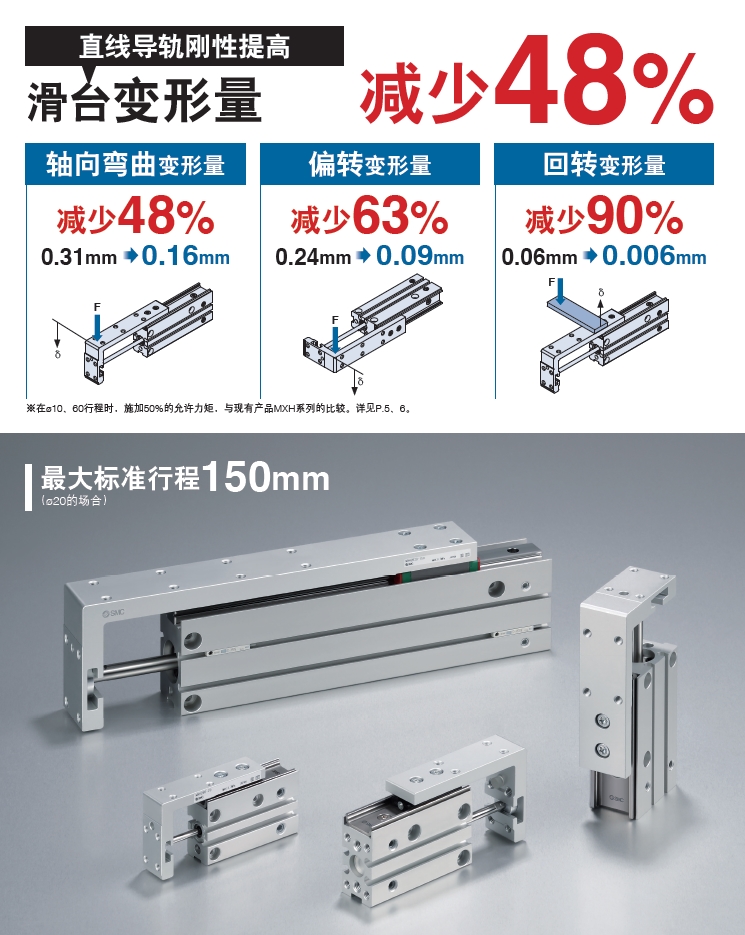

直線導軌剛性提高滑臺變形量減少48%
實現高剛性

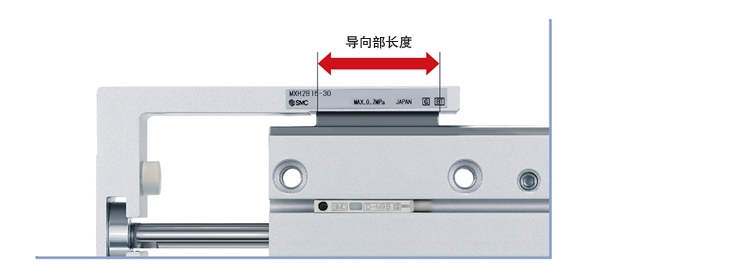

通過延長直線導軌的導向部長度，使剛性得以提高。
大幅降低了力矩作用時的滑臺變形量。

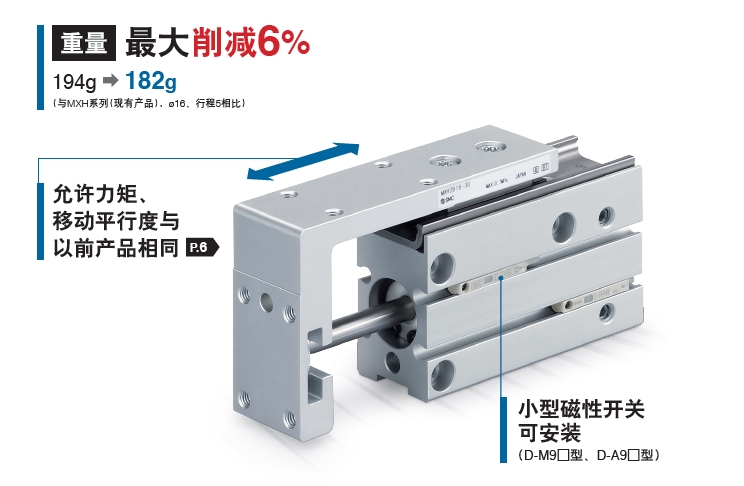

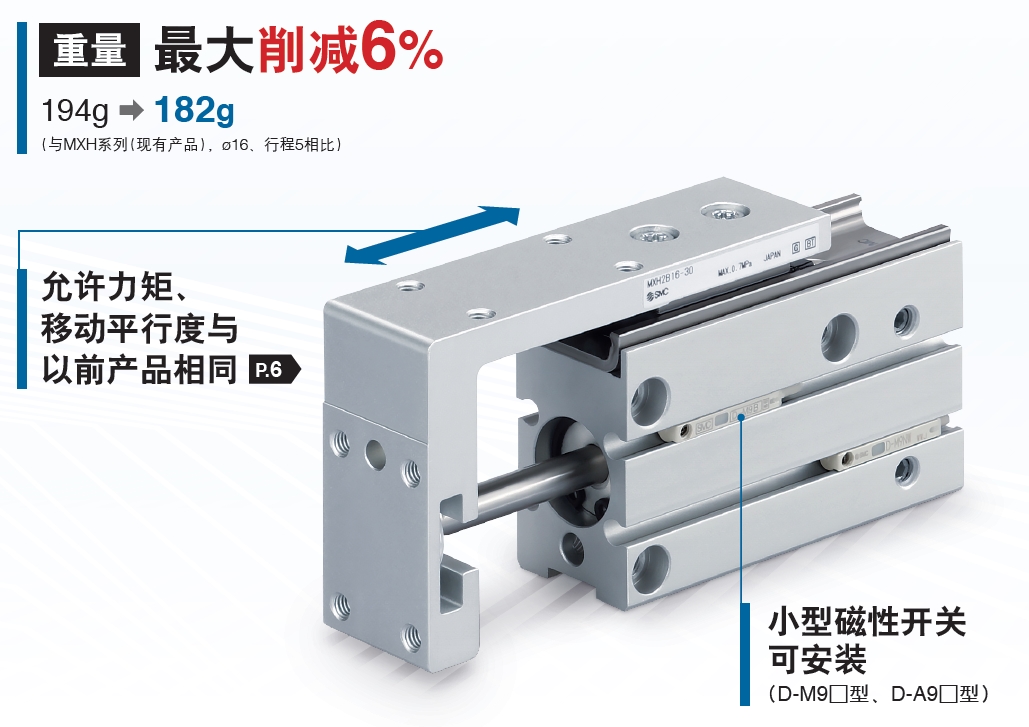

重量 最大削減(194g→182g)

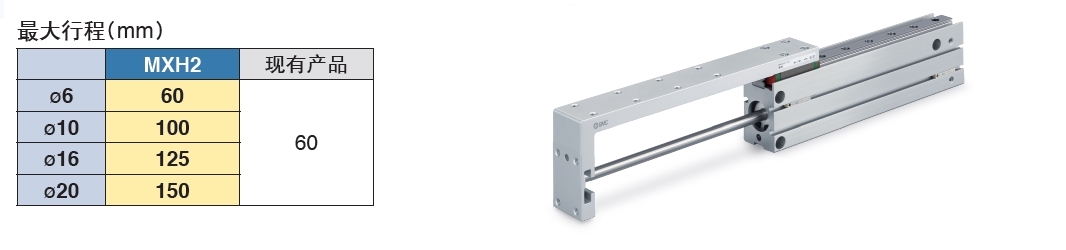

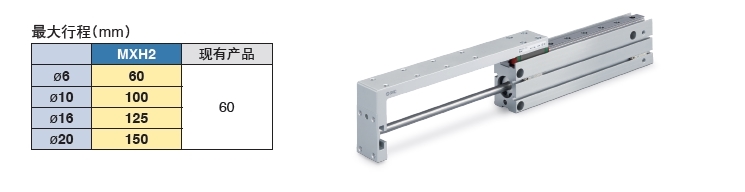

最大標準行程擴大（MAX.150mm）
（現有產品60行程）

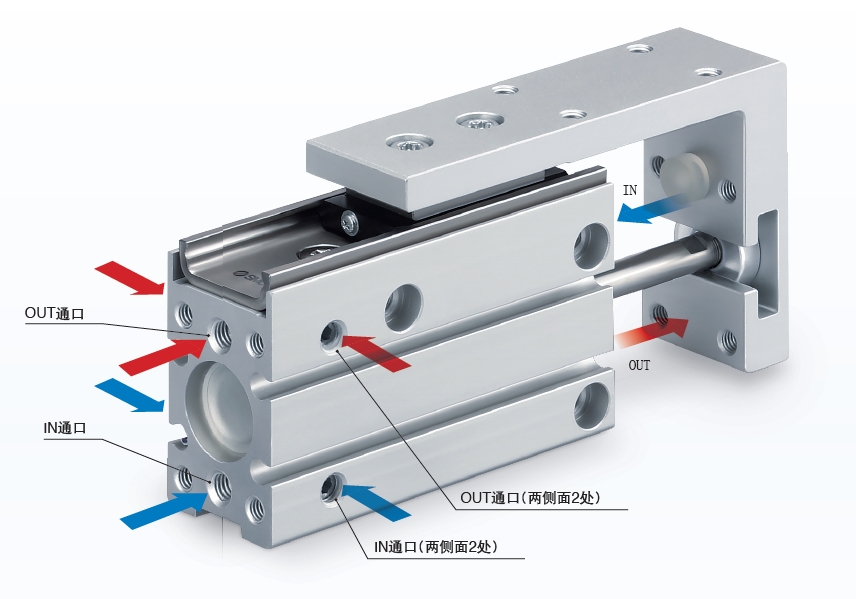

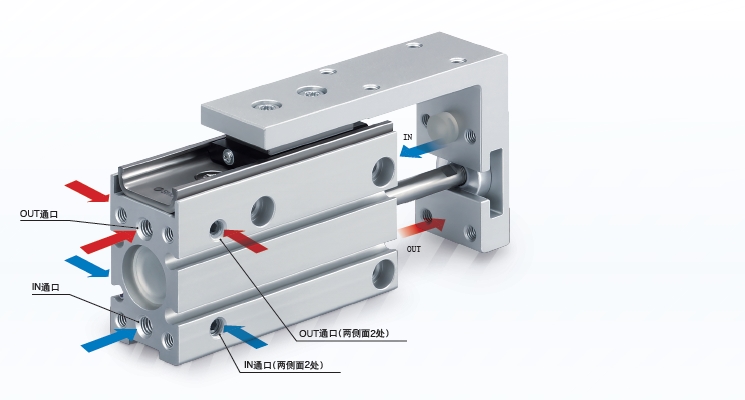

可從3個方向配管
對于變更通口位置，備有訂制規格-XC3□。

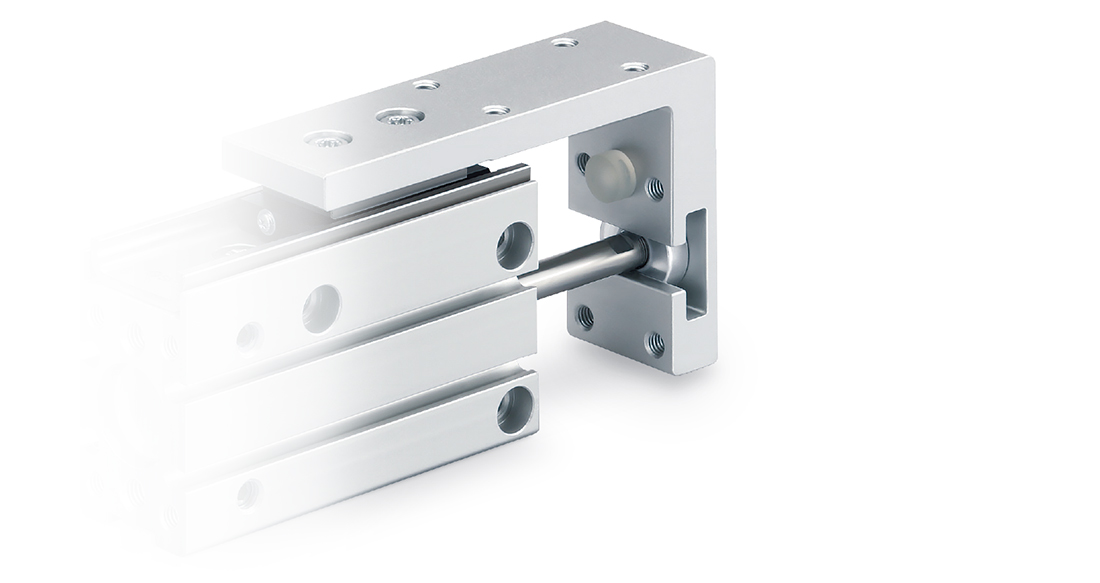

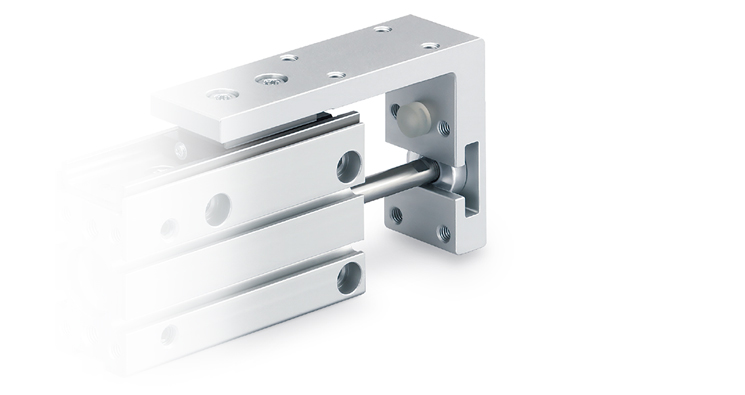

緩沖器
氣缸內部也安裝了緩沖器。

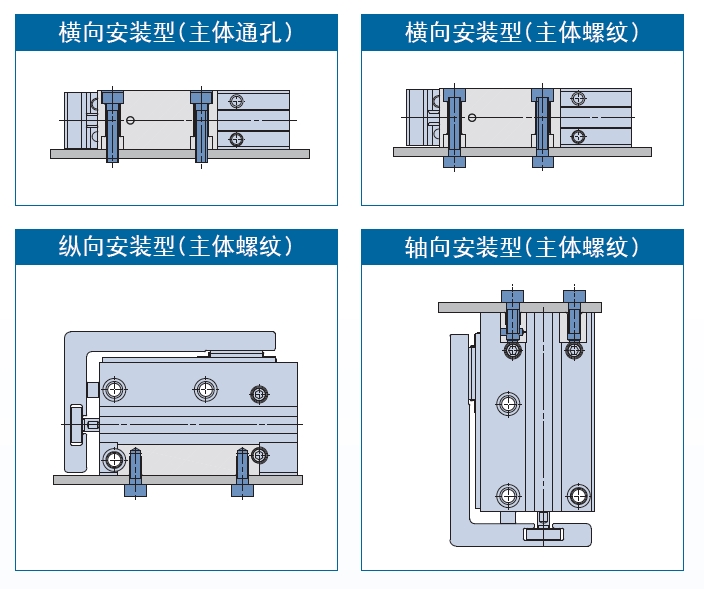

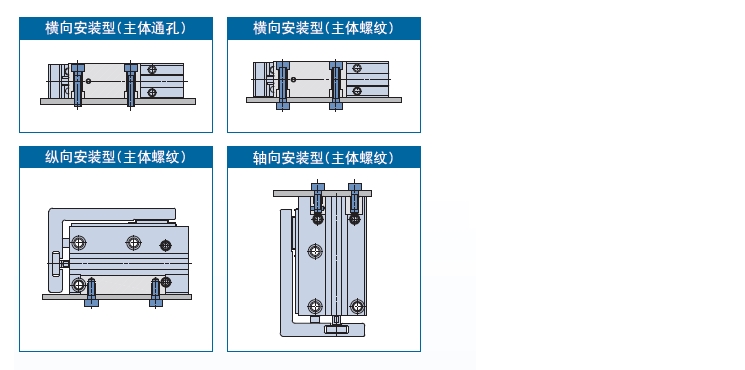

4種安裝方式可選

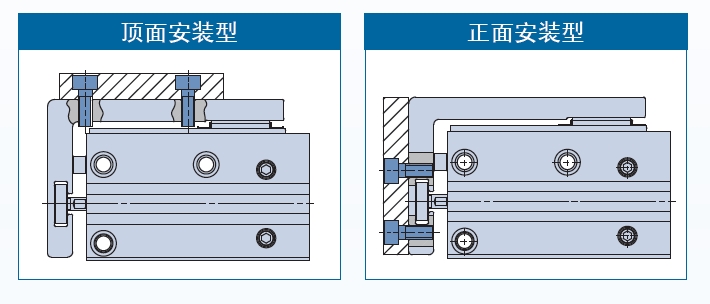

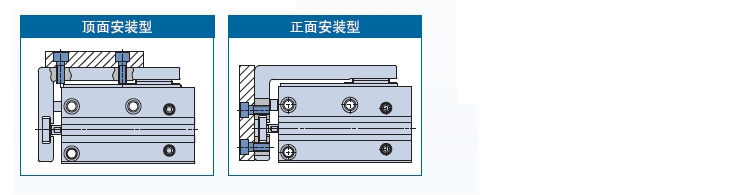

2種工件安裝方式可選
安裝尺寸、全長尺寸與現有產品MXH系列相同
外形尺寸、工件安裝尺寸及氣缸安裝尺寸與以前產品相同

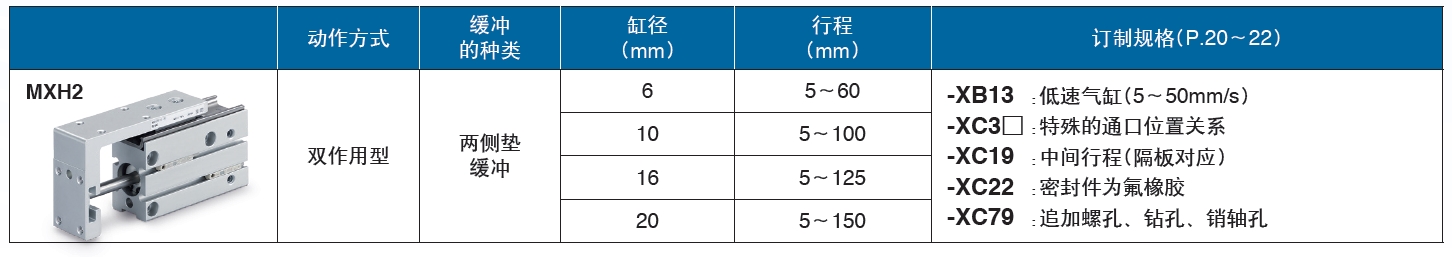

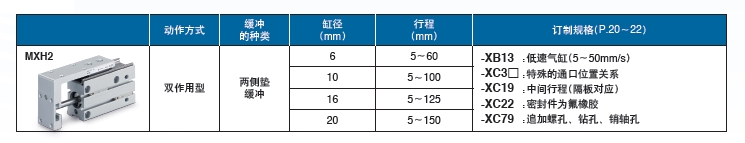

擴展品
