エアシリンダ基本特性資料

エアシリンダの基本特性を以下に示します。

下記數値は選定の際の目安とお考えください。機種、チューブ內徑等により異なる場合があります。詳細は各アクチュエータのカタログでご確認ください。

1.チューブ內徑の選定

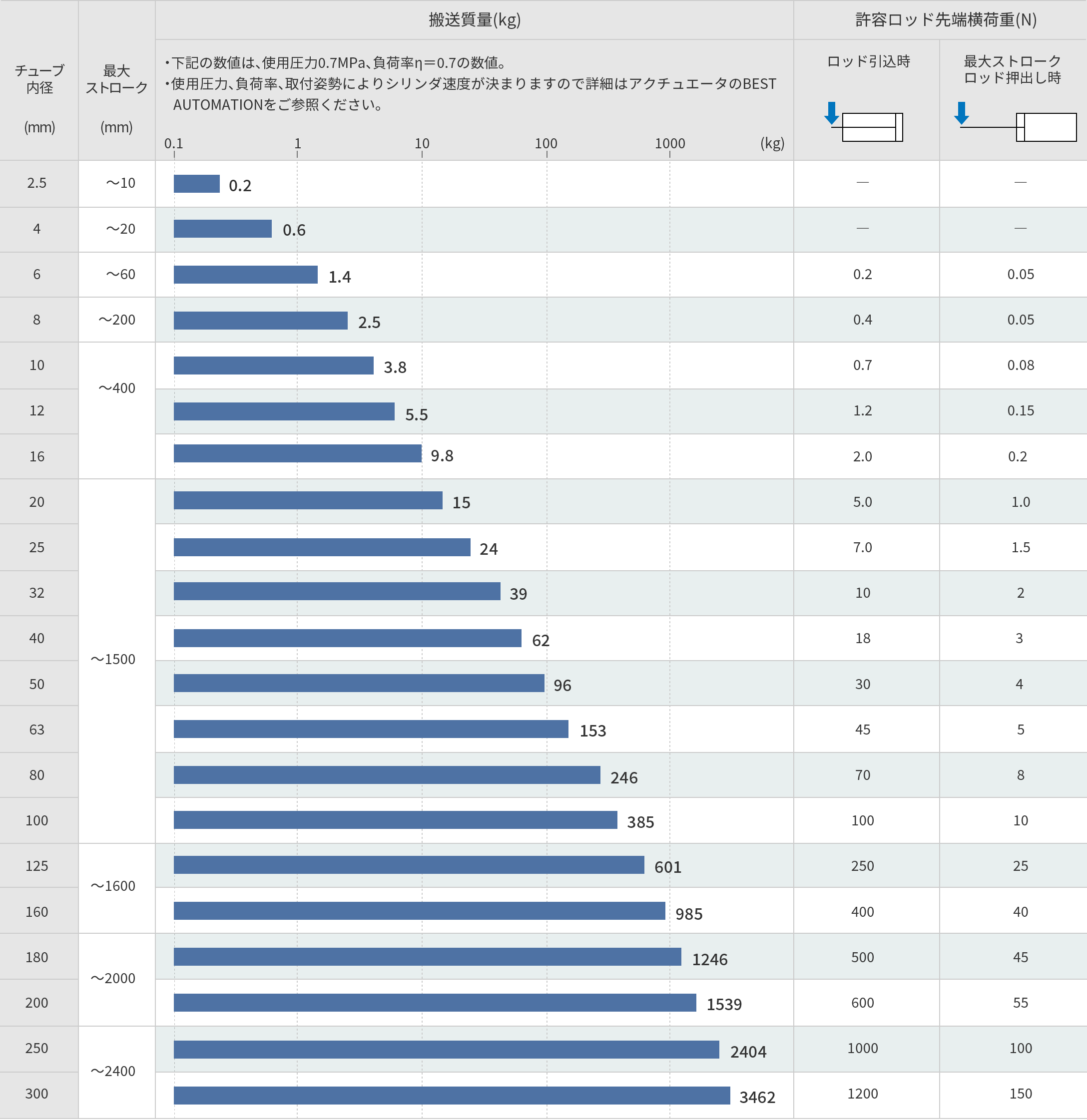

チューブ內徑の選定は下表を目安に選定ください。

2.最低作動圧力

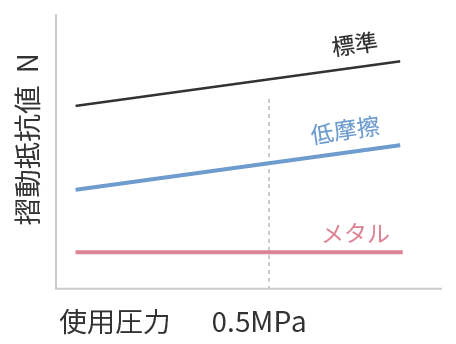

シリンダの摺動抵抗は使用圧力によって変化します。

0.5MPa時での摺動抵抗値は下記の數値となります。（目安値）

• 標準シリンダ	19?102N（?40??100）
  スムースシリンダ	8?40N（?40??100）
  メタルシリンダ	0.05?0.2N（?6??40）

  ※上記以外のチューブ內徑での値につきましては、お問合せください。

•

3.シリンダ速度

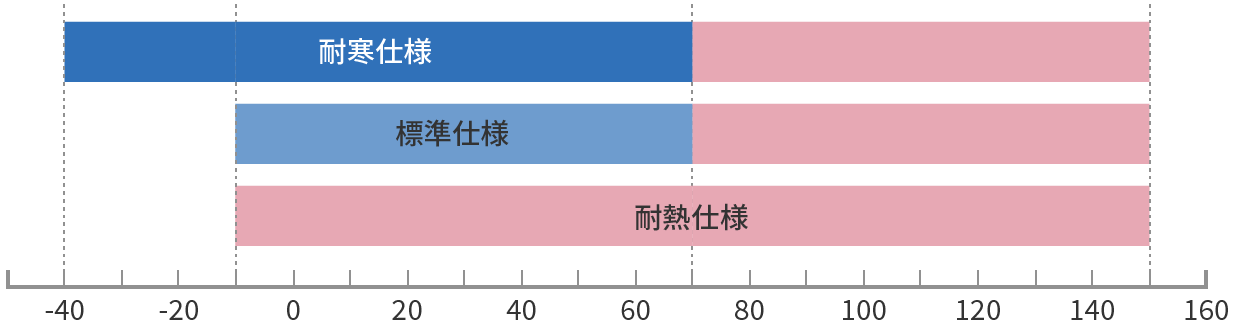

4.周?chē)鞙囟趣瑜邮褂昧黧w溫度

5.壽命

このシリンダの壽命データは下記當社試験條件における壽命試験結果の1例で、お客様のご使用條件下における保証壽命を示すものではありません。

走行距離	8000km走行（往復回?cái)?shù)1600萬回） ※下記試験條件參照
シリンダ狀態	作動狀態：良好
	外部エア漏れ：5cm3／min ANR以下
	パッキン類：微小摩擦はあるが使用上問題なし
	ピストンロッド：異常な変化なし

試験條件

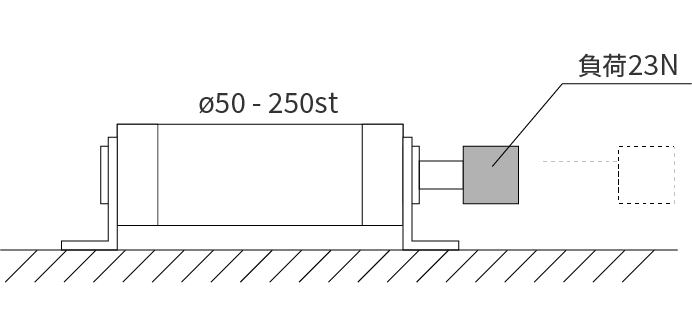

• 供試シリンダ	エアシリンダ／CA2シリーズ
  チューブ內徑	50mm
  ストローク	250mm
  作動方向	水平
  使用圧力	0.7MPa
  シリンダ速度	650mm/s
  作動頻度	65往復/分
  周?chē)鞙囟?/th>	常溫
  ロッド先端負荷	23N
  使用空気源	エアフィルタ／AF＋ミストセパレータ／AM使用
  給油	無給油（グリースによる初期潤滑）
  エアクッション	適切に効かせた狀態

•

その他

その他機種、クリーンシリーズ、耐水性向上シリンダ、および禁油（白色ワセリン使用）などのライフにつきましてはお問合せください。
