製品選定ガイド

製品情報 » 製品選定ガイド » アクチュエータ » 基本形：標準型?コンパクト?デュアルロッド

製品選定ガイドアクチュエータ

基本形：標準型?コンパクト?デュアルロッド

シリーズ名をクリックすると詳細ページが表示されます。

理論出力表

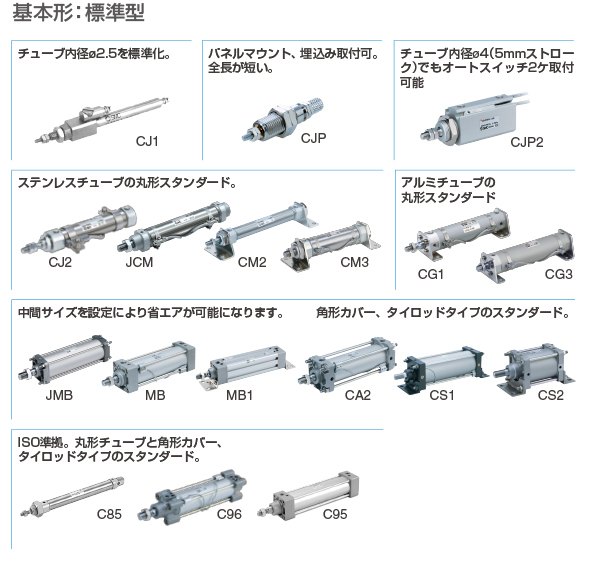

標準型詳細はこちら	型式	チューブ內徑チューブ內徑
	CJ1	2.5,4
	CJP	4,6,10,16
	CJP2	4,6,10,16
	CJ2	6,10,16
	JCM	20,25,32,40
	CM2 CM3	20,25,32,40
	CG1 CG3	20,25,32,40,50,63,80,100
	JMB	32,40,45,50,56,63,67,80,85,100
	MB MB1	32,40,50,63,80,100,125
	CA2	40,50,63,80,100
	CS1	125,140,160,180,200,250,300
	CS2	125,140,160,180,200,250,320
	C85(ISO準拠) C85 (ISO準拠)	8,10,12,16,20,25
	C96/C95(ISO準拠) C96/C95 (ISO準拠)	32,40,50,63,80,100,125,160,200,250

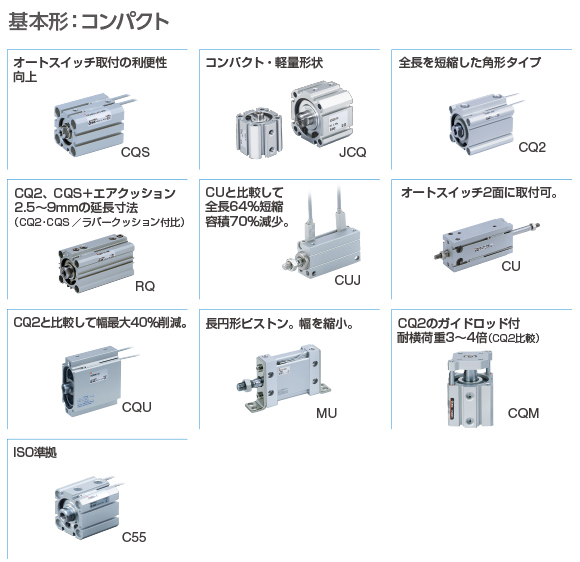

コンパクト詳細はこちら	CQS	12,16,20,25
	JCQ	12,16,20,25,32,40,50,63,80,100
	CQ2	12,16,20,25,32,40,50,63,80, 100,125,140,160,180,200
	RQ	20,25,32,40,50,63,80,100
	CUJ	4,6,8,10,12,16,20
	CU	6,10,16,20,25,32
	CQU	20,25,32,40
	MU	25,32,40,50,63
	CQM	12,16,20,25,40,50,63,80,100
	C55(ISO準拠) C55 (ISO準拠)	20,25,32,40,50,63,80,100

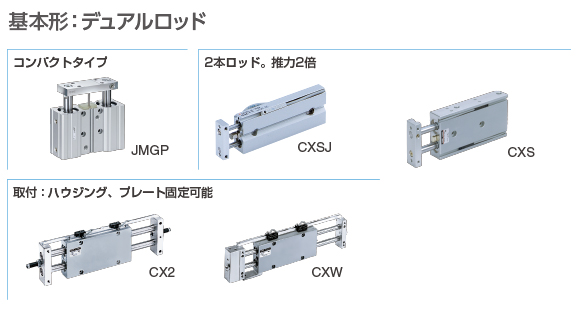

デュアルロッド詳細はこちら	JMGP	12,16,20,25,32,40,50,63,80,100
	CXSJ	6,10,15,20,25,32
	CXS	6,10,15,20,25,32
	CXS2	6,10,16,20,25,32
	CX2	10,15,25
	CXW	10,16,20,25,32

理論出力表

チューブ內徑 (mm) チューブ內徑 (mm)	最大ストローク(mm)※
	基本
	丸形	角形	矩形
2.5	10	-	-
4	20		20
6	60		60
10	150		60
12	-	30	-
16	200	30	60
20	1500	50	100
25	1500	50	300
32	2000	300
40	2000
50	1500
63
80			-
100
125	1600
140
160
180	2000
200	2000
250	2400	-
300	2400	-

※機種により最大ストロークは異なります。

チューブ內徑 (mm) チューブ內徑 (mm)	最大ストローク(mm)※
6	50
10	75
12	250
15
16
20	400
25	500
32	600
40	200
50
63
80
100

※機種により最大ストロークは異なります。
