ロッドレスシリンダ基本特性

マグネット式ロッドレスとメカジョイント式ロッドレスの性能比較を下記に示します。

下記數値は選定の際の目安とお考えください。機種、チューブ內徑等により異なる場合があります。詳細は各アクチュエータのカタログでご確認ください。

製作最大ストロークは下表となります。

（mm）

チューブ內徑	6	10	15(16)	20	25	32	40	50	63	80	100
マグネット式／CY^※1	300	500	1000	1500	3000			5000		―
メカジョイント式／MY^※2	―	3000		5000

※1マグネット式の最大ストロークはCY3Bの場合を示す。
※2メカジョイント式の最大のストロークはMY1Bの場合を示す。

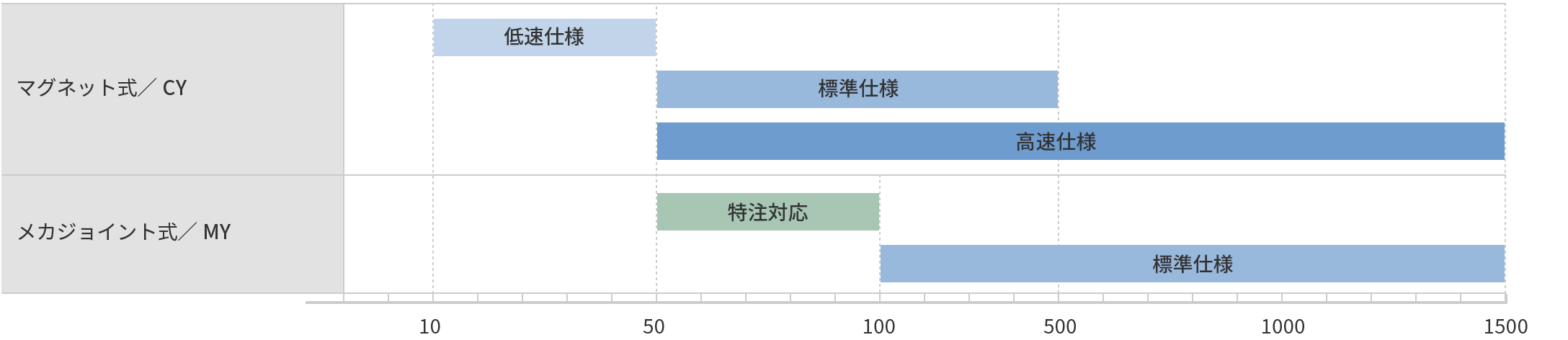

使用ピストン速度　mm/s

周囲溫度および使用流體溫度　℃

最低使用圧力は下表となります。

（MPa）

チューブ內徑	6	10	15(16)	20	25	32	40	50	63	80	100
マグネット式／CY^※	0.16	0.16	0.16		0.15	0.14	0.12			―
メカジョイント式／MY	―	0.2	0.15		0.1(0.15)

最高使用圧力は、下記となります。

マグネット式ロッドレスシリンダ：0.7MPa
メカジョイント式ロッドレスシリンダ：0.8MPa

※マグネット式の最低使用圧力はCY3B, CY3Rの場合を示す。

機能別の比較を下表に示します。

	マグネット式ロッドレス／CY	メカジョイント式ロッドレス／MY
ガイド付バリエーション	?基本形 ?すべり軸受 ?ボールブッシュ軸受 ?リニアガイド	?基本形 ?すべり軸受（樹脂製） ?カムフォロアガイド ?リニアガイド
クリーンシリーズ	12-シリーズクリーンロッドレス／CYP（特殊グリース）	―
耐水性向上	―	保護カバー付／MY1MW, MY1CW
中間停止	3位置電磁弁（オールポートブロック）を使用。	ロック付／ML1C
クッション	ゴムダンパショックアブソーバサインロッドレス／REA,REB	ラバークッションエアクッションショックアブソーバ
エアハイドロ仕様	○	―

このシリンダの壽命データは下記當社試験條件における壽命試験結果の1例でお客様のご使用條件下における保証壽命を示すものではありません。

	マグネット式ロッドレス／CY	メカジョイント式ロッドレス／MY
走行距離	3500km	3000km
シリンダ狀態	?作動狀態：良好 ?外部漏れ：1cc/min以下 ?內部漏れ：1cc/min以下 ?外観：潤滑狀態は良好で傷なし ?最低作動圧力：初期値と同等	?作動狀態：良好 ?ダストシールバンド：剝離、浮き上がり、亀裂なし ?エア漏れ：初期値と同等 ?最低作動圧力：初期値と同等 ?エアクッション：良好

試験條件
