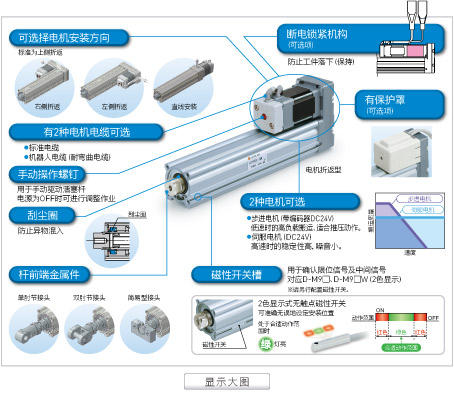

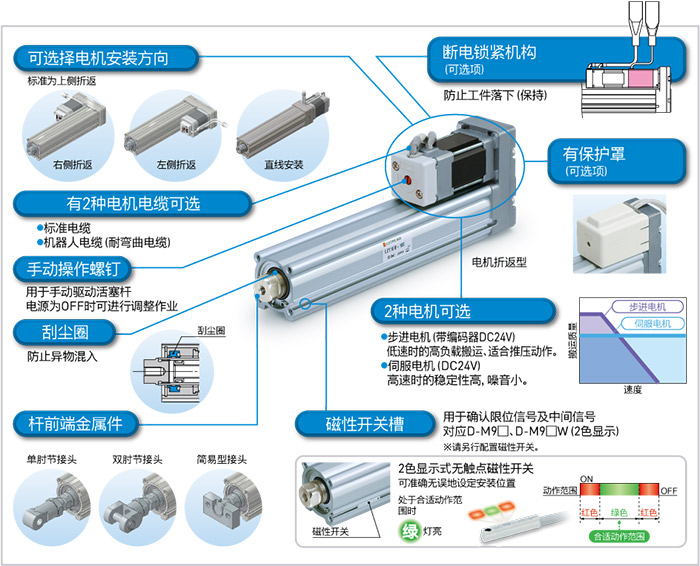

出桿型 LEY系列 / 尺寸:16,25,32
可進行中間的定位控制及推壓控制
采用滾珠絲杠，精度高
?速度控制、定位：最多64點
?對應長行程：
最大500mm（LEY32）
?可切換為推壓控制
可保持桿對工件的推壓狀態
?可安裝磁性開關

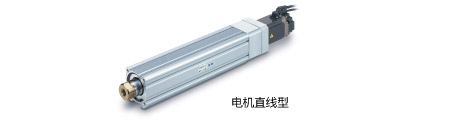

電機直線型

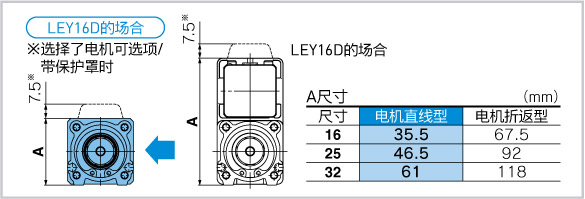

?高度尺寸縮短，最多減少49%
|

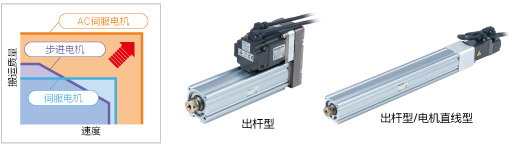

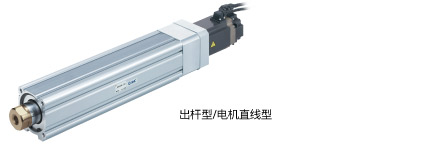

出桿型 LEY系列 / 尺寸：25，32
?高輸出電機（100W/200W）
?高速搬運能力提高
?對應加速度快(5,000mm/s2)
?脈沖輸入型
?配備絕對增量編碼器
(LECSB/C/S規格)
追加了尺寸63的大口徑型
?可搬運質量 水平80kg/垂直72kg
?高輸出電機：400W
?最大速度：1,000mm/s ※500行程時
?最大推力：1,910（N）
?耐塵防滴規格（IP65）

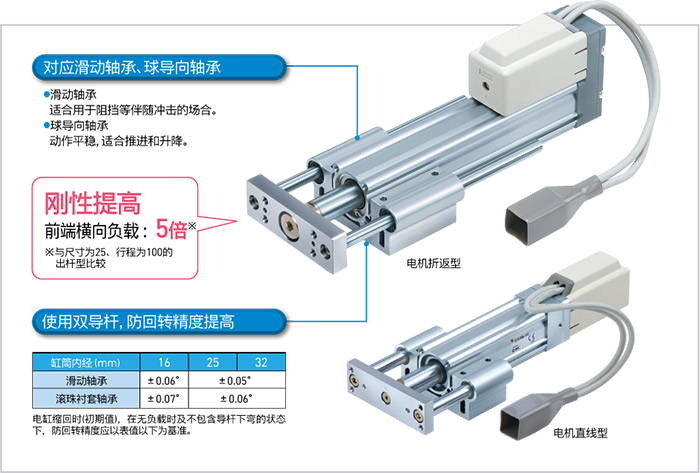

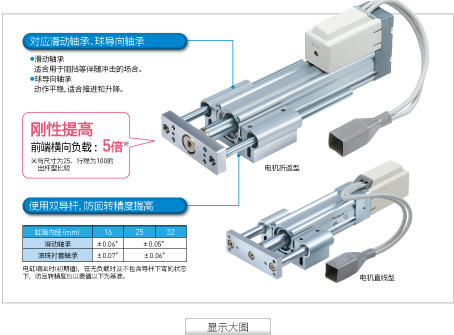

|導桿型 LEY系列/尺寸：16,25,32
一體化的緊湊導桿設計
實現了耐橫向負載和高精度不回轉
?剛性提高 前端橫向負載：5倍
※與尺寸為25、行程為100的出桿型比較
?對應滑動軸承、球?qū)蜉S承
?可對應力矩負載、限位器(滑動軸承)
?使用雙導桿，防回轉精度提高

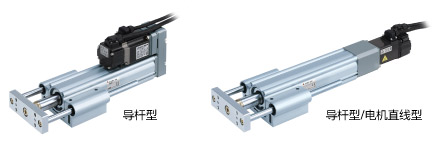

|導桿型 LEYG 系列/尺寸：25,32

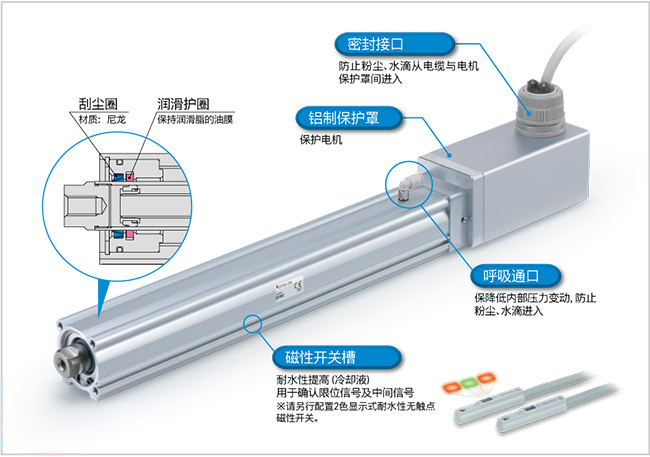

|耐塵、防滴規格（IP65）
?防護等級：IP65
?最大行程可對應500mm※
※尺寸為32的場合

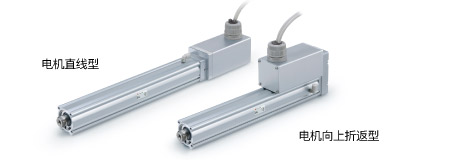

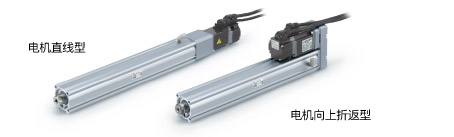

LEY-X5/尺寸：25，32
LEY-X5/尺寸：25，32
LEY63D□□-□P/尺寸：63

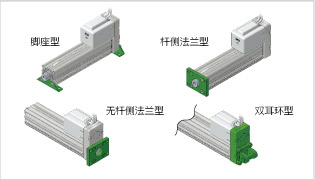

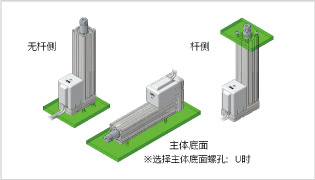

|安裝形式
直接安裝
金屬支架安裝
|用途示例
升降
推壓
推出
壓入
阻擋
擺動
|控制器?驅動器
控制器
?64點定位
?由示教盒、
控制器設定組件輸入
?14點定位
?操作面板設定
※僅對應步進電機
(帶編碼器DC24V)
?使用脈沖列信號
可在任意位置定位
?對應原點復位指示信號
?帶推力限制功能
※僅對應步進電機
(帶編碼器DC24V)
?CC-Link 對應Ver1.10
?有3種模式可選
?位置及速度可通過PLC監視
?可由PLC編輯步信息
（單數值指示模式除外）
※僅對應步進電機
(帶編碼器DC24V)
控制器4軸步進電機控制器
（并聯I/O型）
JXC73/83/93系列
?可4軸同步控制
?可直線/圓弧插補
?定位/推壓動作
?絕對?相對位置坐標指示
?步信息輸入
（最大2048點）
?省空間、省配線
步進電機控制器/
EtherNet/IP直接輸入型
JXC91系列
?對應EtherNet/IP™、
?10/100Mbps高速通信
?可對應2通口
可進行通信電纜的連續配線
?采用設備級環網技術（DLR），可斷線恢復！

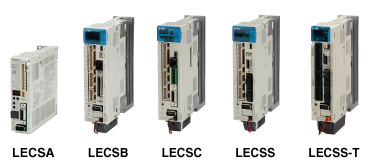

控制器
?對應編碼器:
相對增量型、絕對增量型
?采用自動增益調整
?帶顯示設定功能
AC伺服電機驅動器
LECYM/LECYU 系列
?可進行位置控制、速度控制、扭矩控制
?控制編碼器：絕對值20bit編碼器
?適合現場總線：
MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ
