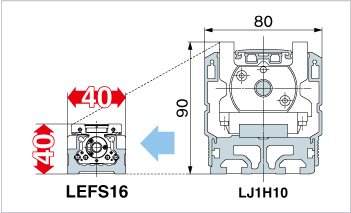

高度、寬度尺寸約減小50%
※與本公司LJ1系列比較時（搬運質量10kg）
可在不拆除保護罩等外裝部件的情況下設置本體
|

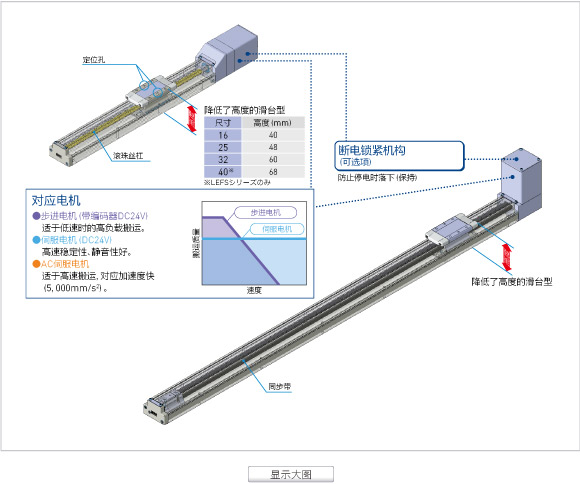

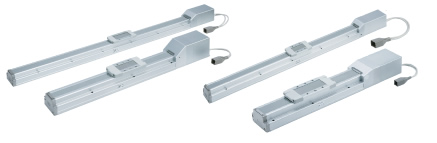

滾珠絲杠驅動 LEFS系列/尺寸：16,25,32,40
?最大可搬運質量：60kg
?最大速度：1200mm/s
?重復定位精度：±0.02mm
?追加電機折返規格
◎2種電機配置方向（左側、右側）可選
◎扁平滑臺形狀
|同步帶驅動 LEFB系列/尺寸：16,25,32
?最大行程：2000mm
?最大速度：2000mm/s
|

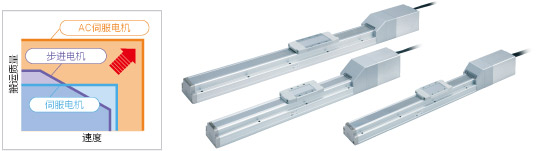

滾珠絲杠驅動 LEFS系列/尺寸：25,32,40
?高輸出電機
(100W/200W/400W)
?高速搬運能力提高
?對應加減速度快(5,000mm/s2)
?脈沖輸入型
?配備絕對增量編碼器
?。↙ECSB規格）
?追加電機折返規格

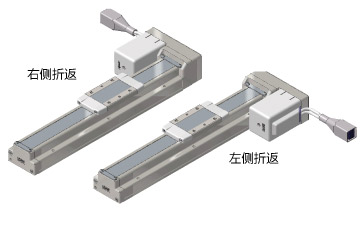

◎2種電機配置方向（左側、右側）可選

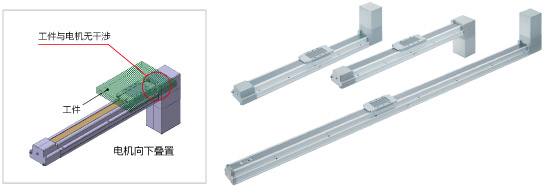

|同步帶驅動 LEFB系列/尺寸：25,32,40
?最大速度：2,000m/s
?最大行程：3,000mm
?最大加減速度:20,000mm/s2

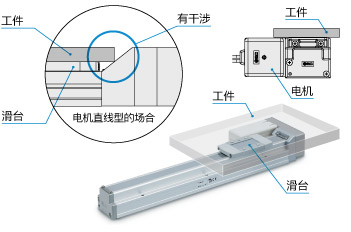

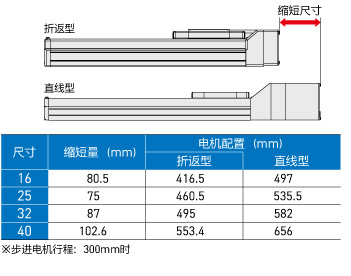

|電機折返規格 LEFS□R系列
■全長尺寸縮短

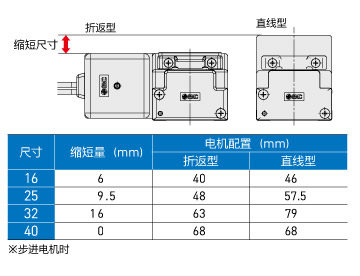

■高度尺寸縮短
■扁平滑臺形狀
■2種電機配置方向可選

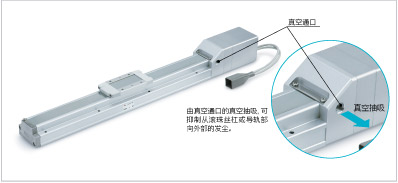

潔凈規格 滾珠絲杠驅動 11-LEFS系列
對應ISO等級4 ※1(ISO14644-1)
?內置真空配管
?可在不拆除保護罩等外裝部件的情況下設置本體
?與主體一體的直線導軌規格
※1 因吸引流量而不同

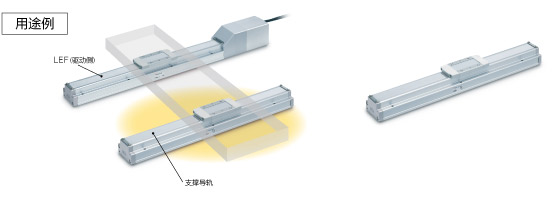

|支撐導軌/LEFG系列
為支撐外伸量多的工件，準備有支撐導軌。
?LEF系列/與主體部外形尺寸相同，易于設置，減少了設計安裝工時

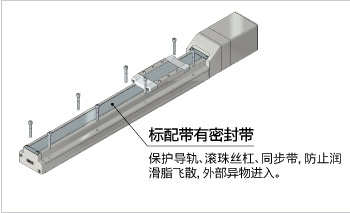

?標準配備有密封帶，防止?jié)櫥w散及外部異物混入
|控制器?驅動器
控制器
?64點定位
?由示教盒、
控制器設定組件輸入
?14點定位
?操作面板設定
※僅對應步進電機
（帶編碼器DC24V）
?使用脈沖列信號
可在任意位置定位
?對應原點復位指示信號
?帶推力限制功能
※僅對應步進電機
?。◣Ь幋a器DC24V）
?CC-Link 對應Ver1.10
?有3種模式可選
?位置及速度可通過PLC監視
?可由PLC編輯步信息
（單數值指示模式除外）
※僅對應步進電機
?。◣Ь幋a器DC24V）
控制器4軸步進電機控制器
（并聯I/O型）
JXC73/83/93系列
?可4軸同步控制
?可直線/圓弧插補
?定位/推壓動作
?絕對?相對位置坐標指示
?步信息輸入
（最大2048點）
?省空間、省配線
步進電機控制器/
EtherNet/IP直接輸入型
JXC91系列
?對應EtherNet/IP™、
?10/100Mbps高速通信
?可對應2通口
可進行通信電纜的連續配線
?采用設備級環網技術（DLR），可斷線恢復！

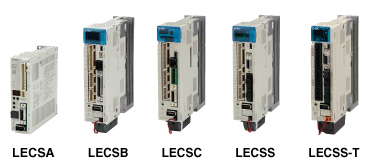

控制器
?對應編碼器:
相對增量型、絕對增量型
?采用自動增益調整
?帶顯示設定功能
?可進行位置控制、速度控制、扭矩控制
?控制編碼器：絕對值20bit編碼器
?適合現場總線：
MECHATROLINK-Ⅱ、MECHATROLINK-Ⅲ
